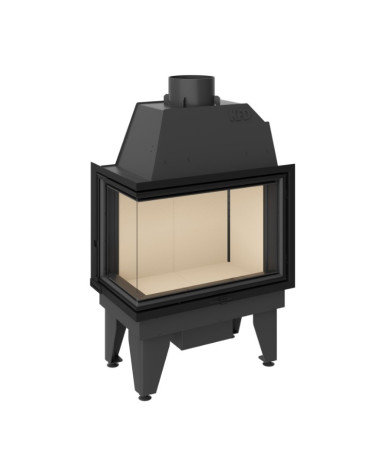

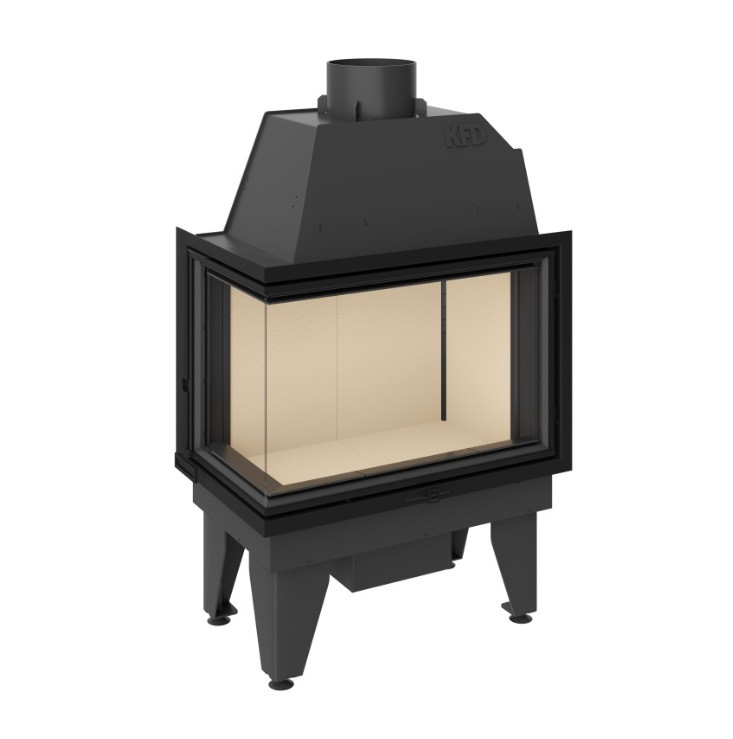

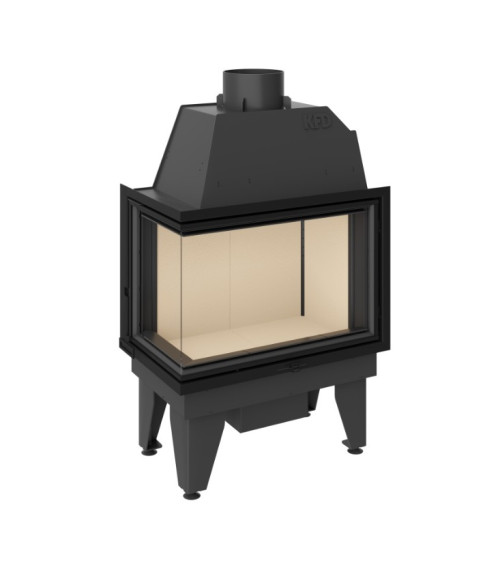

Dimensões :
Altura: 1720 mm
Largura: 720 mm
Profundidade: 462 mm
Dados técnicos :
Classe de eficiência energética A
Potência térmica direta (potência nominal) 14,0 [kW]
Gama de capacidade de aquecimento 7,0 a 17,0 [kW]
Rácio de eficiência energética 106,0 [EEI]
Eficiência funcional à potência nominal 79,0 [%]
Eficiência energética sazonal do aquecimento ambiente 70,0 [%]
Emissão de CO a 13% O 2 0,0915 [%] 1140 [mg / Nm 3 ]
Caudal mássico dos gases de escape 11,55 [g / s]
Temperatura média dos gases de combustão 263 [° C]
Calado mínimo da chaminé 12 [Pa]
Declaração de conformidade com os requisitos de conceção ecológica
Em conformidade com a norma EN 13229
Em conformidade com a norma BImSchV nível 2
Alimentação externa de ar primário
Materiais: aço e pedra-sabão para uma maior eficiência energética. Grelha de fogo amovível em ferro fundido para uma limpeza fácil.

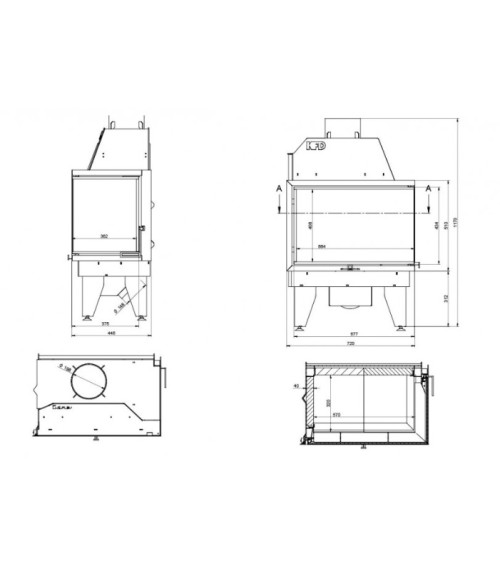

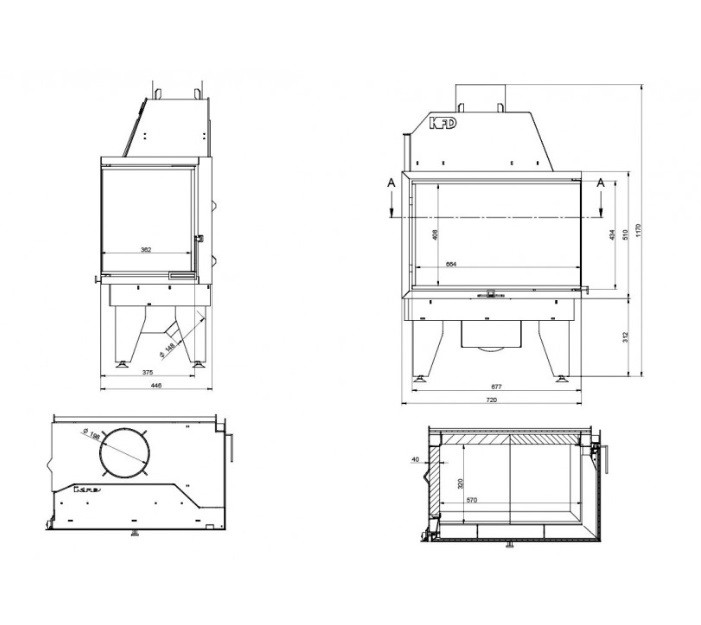

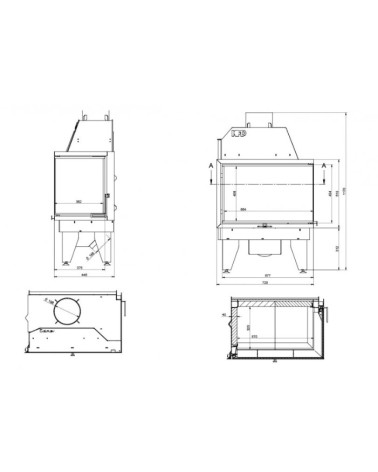

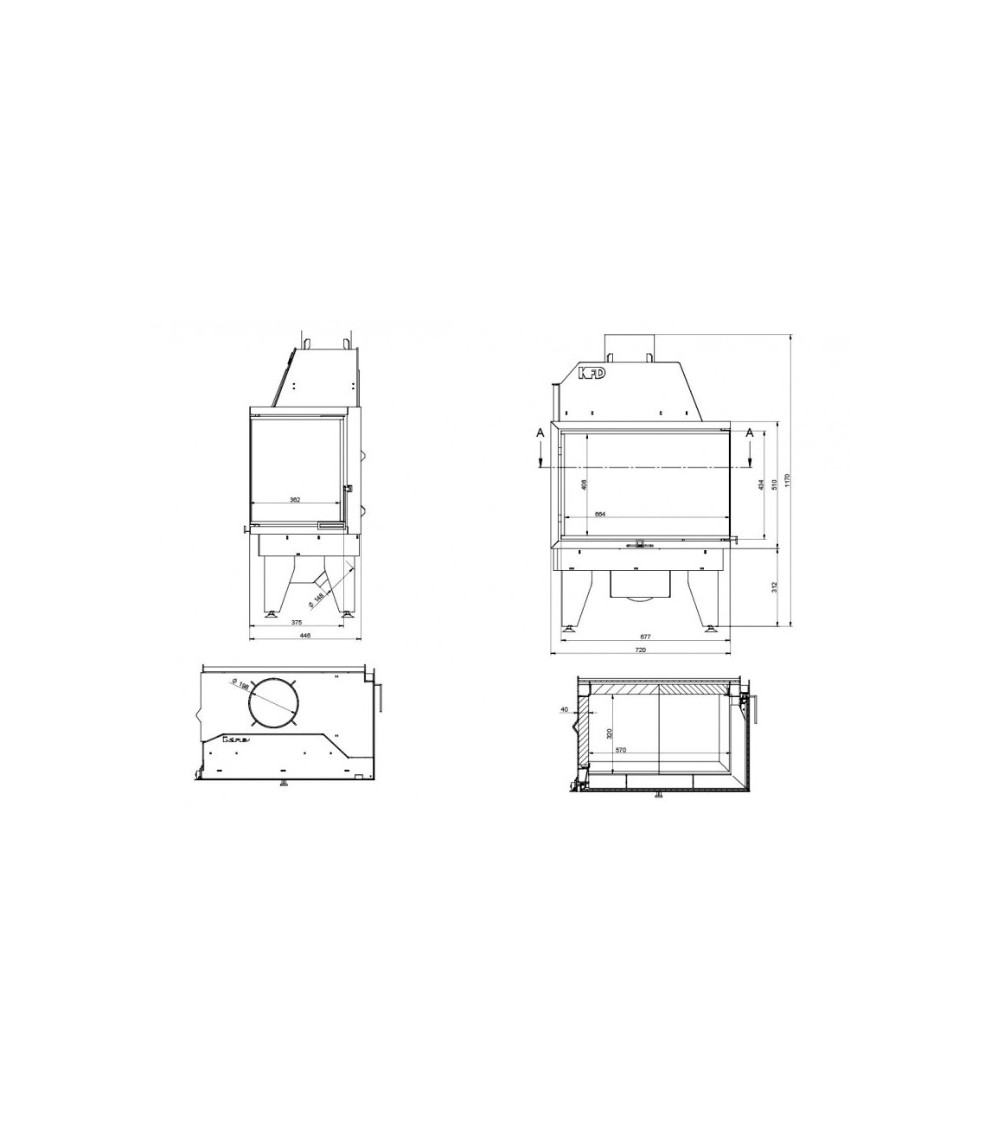

Dimensões e peso :
Dimensões totais, altura x largura x profundidade 1720x720x462 [mm]
Dimensões frontais, largura x altura 720x510 [mm]
Dimensões do painel lateral, largura x altura 446x510 [mm]
Dimensões da janela frontal, largura x altura 668x428 [mm]
Dimensões da janela lateral, largura x altura 363x428 [mm]
Comprimento máximo do tronco 55 [cm]
Diâmetro da saída de fumo 190/200 [mm]
Diâmetro da ligação de entrada de ar 150 [mm]
Peso 164 [kg]
Fabricado na Europa
Dimensões :
Altura: 1720 mm
Largura: 720 mm
Profundidade: 462 mm
Dados técnicos :
Classe de eficiência energética A
Potência térmica direta (potência nominal) 14,0 [kW]
Gama de capacidade de aquecimento 7,0 a 17,0 [kW]
Rácio de eficiência energética 106,0 [EEI]
Eficiência funcional à potência nominal 79,0 [%]
Eficiência energética sazonal do aquecimento ambiente 70,0 [%]
Emissão de CO a 13% O 2 0,0915 [%] 1140 [mg / Nm 3 ]
Caudal mássico dos gases de escape 11,55 [g / s]
Temperatura média dos gases de combustão 263 [° C]
Calado mínimo da chaminé 12 [Pa]
Declaração de conformidade com os requisitos de conceção ecológica
Em conformidade com a norma EN 13229
Em conformidade com a norma BImSchV nível 2
Alimentação externa de ar primário
Materiais: aço e pedra-sabão para uma maior eficiência energética. Grelha de fogo amovível em ferro fundido para uma limpeza fácil.
Dimensões e peso :
Dimensões totais, altura x largura x profundidade 1720x720x462 [mm]
Dimensões frontais, largura x altura 720x510 [mm]
Dimensões do painel lateral, largura x altura 446x510 [mm]
Dimensões da janela frontal, largura x altura 668x428 [mm]
Dimensões da janela lateral, largura x altura 363x428 [mm]
Comprimento máximo do tronco 55 [cm]
Diâmetro da saída de fumo 190/200 [mm]
Diâmetro da ligação de entrada de ar 150 [mm]
Peso 164 [kg]
Fabricado na Europa
DURABILIDADE E SEGURANÇA: Construção de concha dupla, constituída por um corpo de inserção em aço e inserções em chamotte. Os componentes internos são resistentes a altas temperaturas e são feitos de placas refractárias de alta qualidade com excelente capacidade de armazenamento de calor.
Todas as peças internas sujeitas a desgaste são facilmente acessíveis e substituíveis.

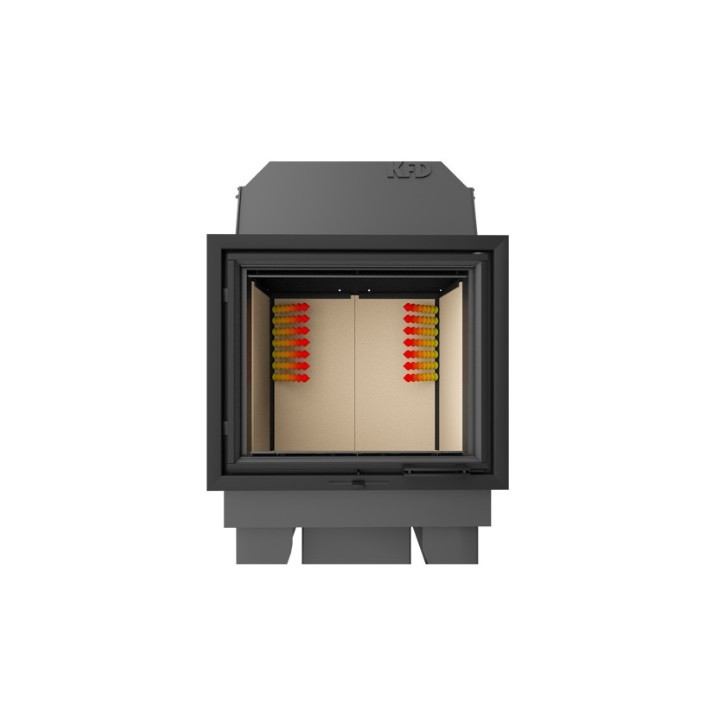

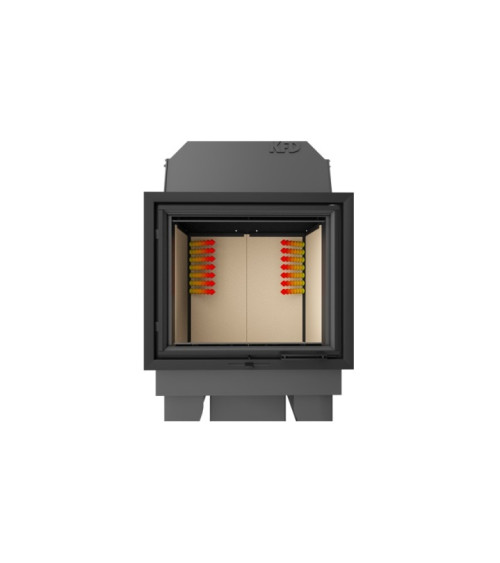

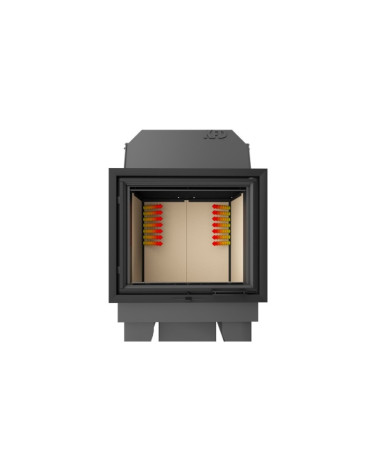

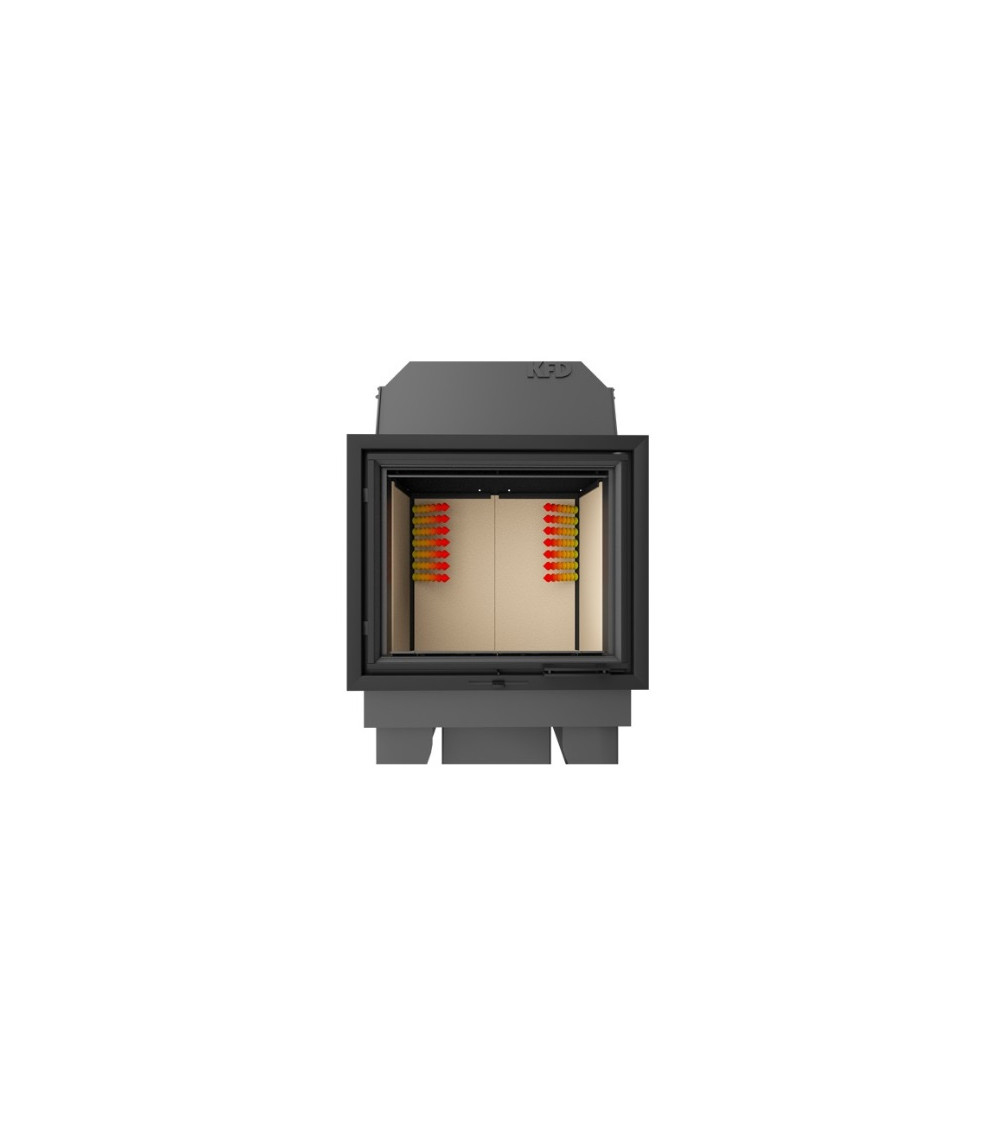

CALOR E ECOLOGIA: Este modelo está equipado com um moderno sistema de dupla combustão. O ar necessário para a combustão entra no forno através de aberturas em condutas de ar especiais localizadas nos cantos da inserção. O ar fornecido por estas condutas é pré-aquecido. Os elementos que escapam para uma chaminé nos fornos normais são queimados aqui. Como resultado, os parâmetros de aquecimento deste recuperador são melhores e a combustão é mais amiga do ambiente.

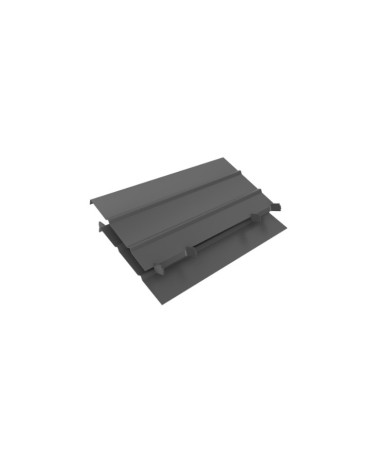

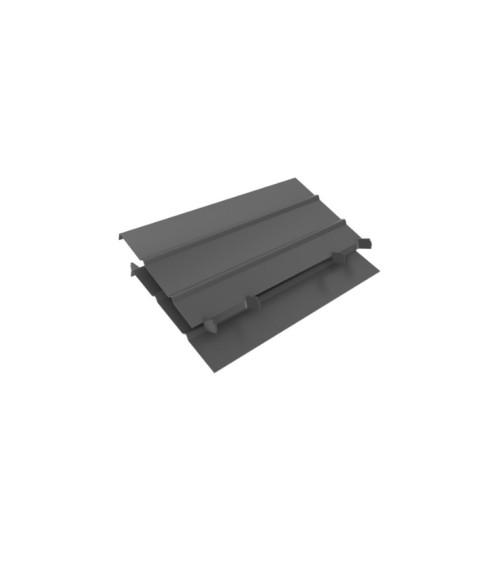

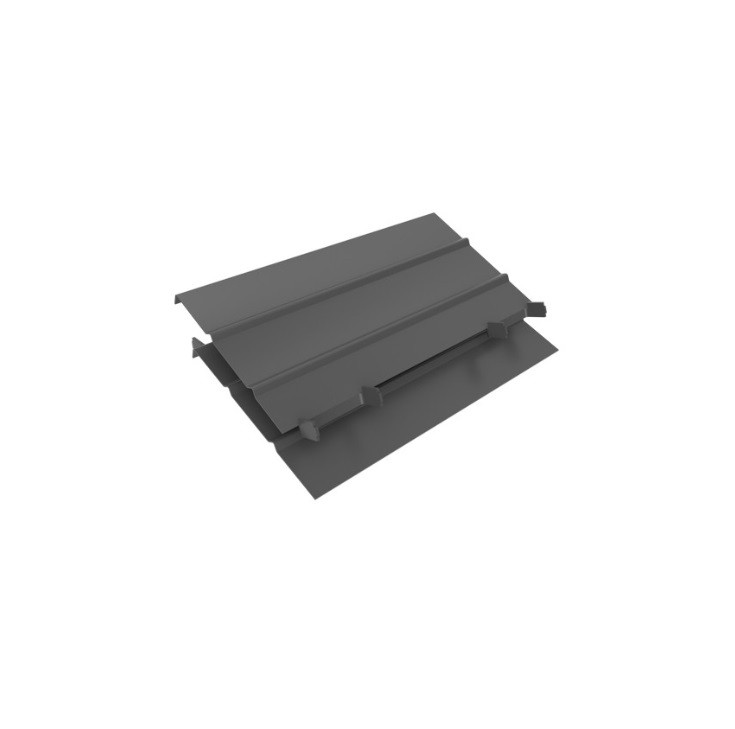

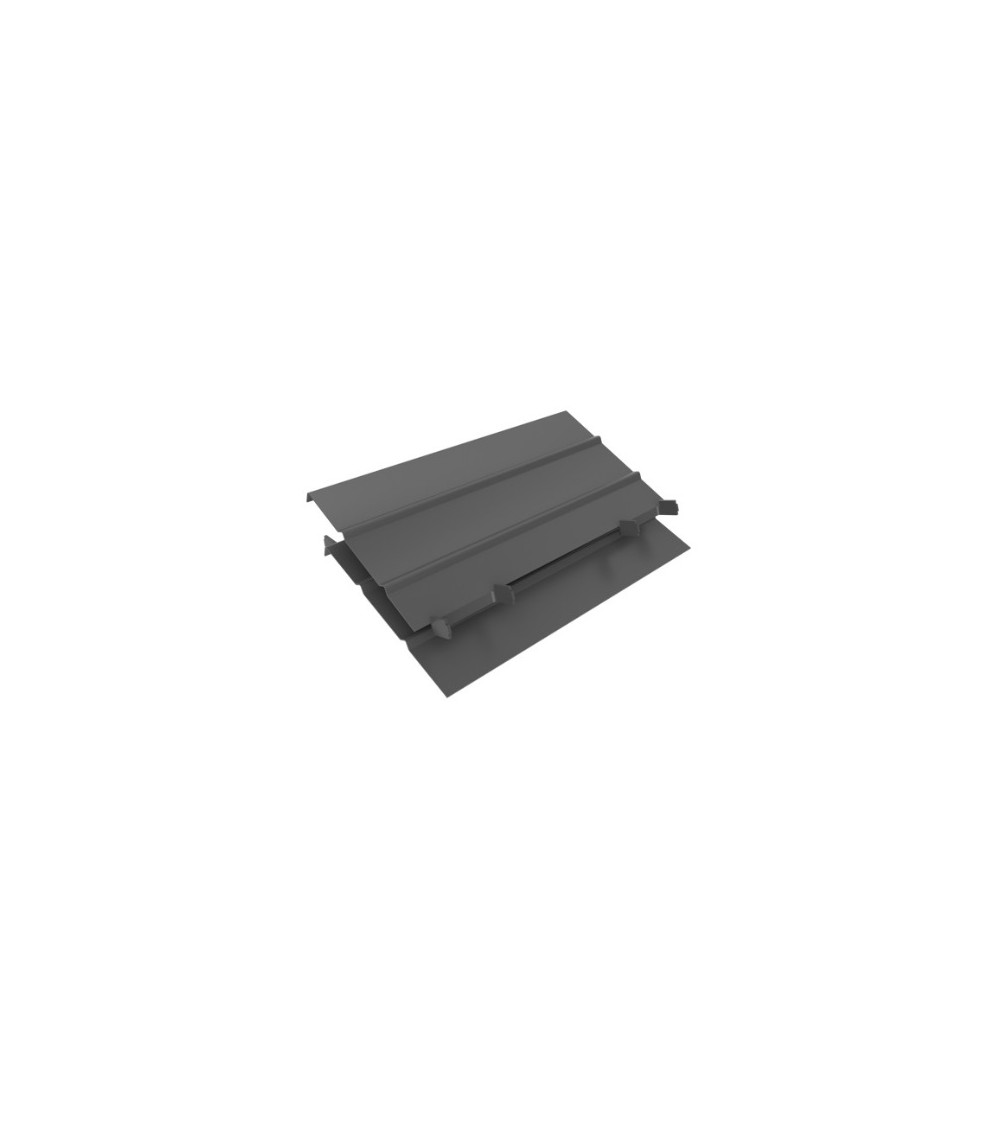

EFICIÊNCIA DE AQUECIMENTO SUPERIOR: A construção do deflector especial obriga os gases de combustão a circularem mais tempo no recuperador. Como resultado, a eficiência do recuperador é maior (mais calor libertado pela mesma quantidade de madeira queimada) e a combustão é mais amiga do ambiente.
TROCADOR DE CALOR DE ÁGUA: Os modelos EX estão equipados com um trocador de calor de água para aquecer o fluido de transferência de calor para aquecimento central e sistemas de água quente. A localização do permutador de calor na parte superior do recuperador torna a recuperação de calor mais eficiente.

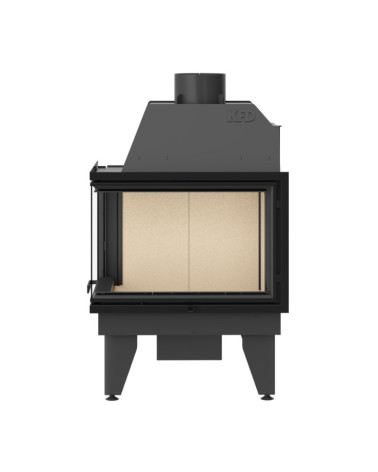

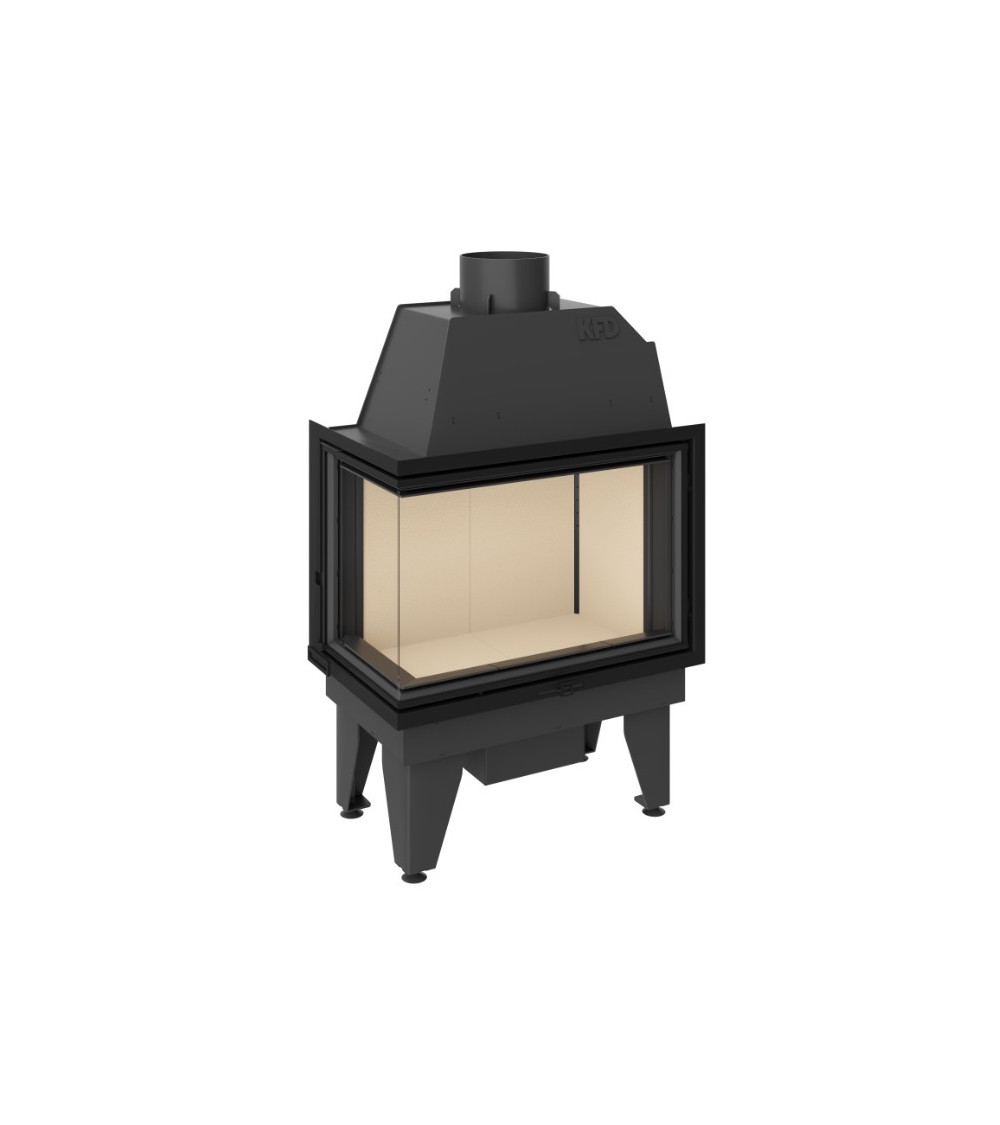

vista panorâmica do fogo

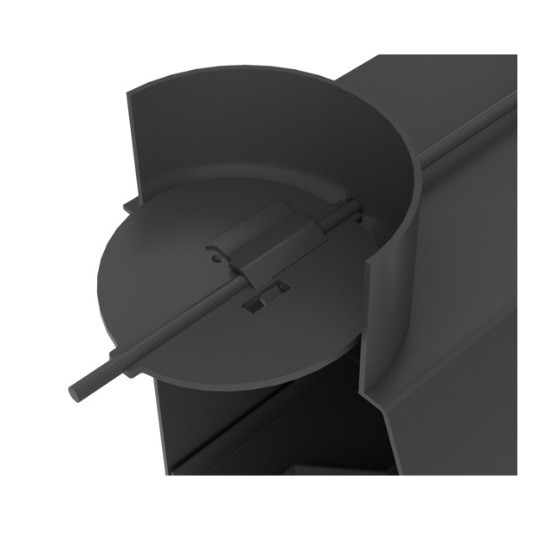

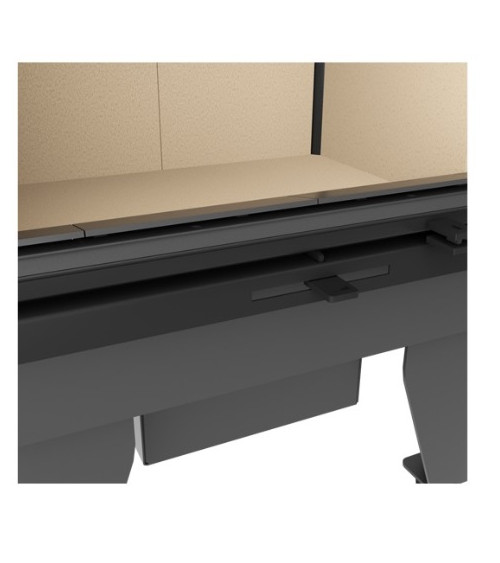

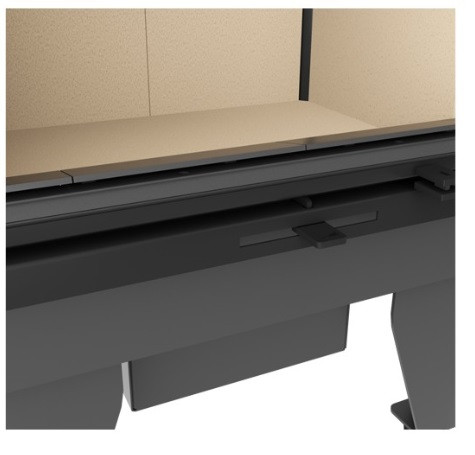

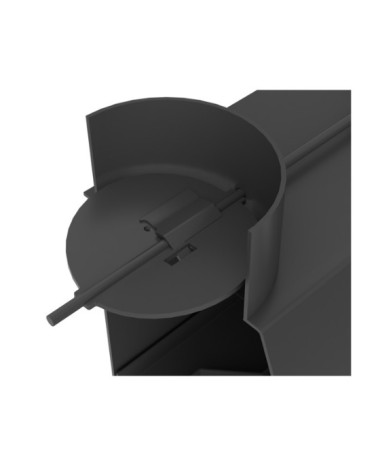

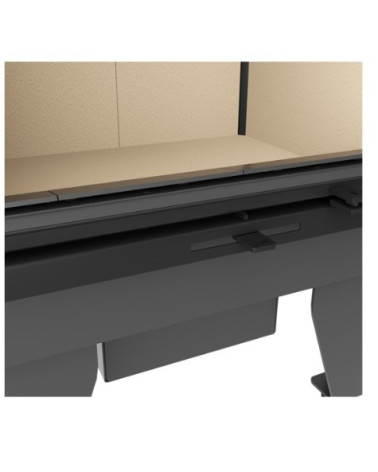

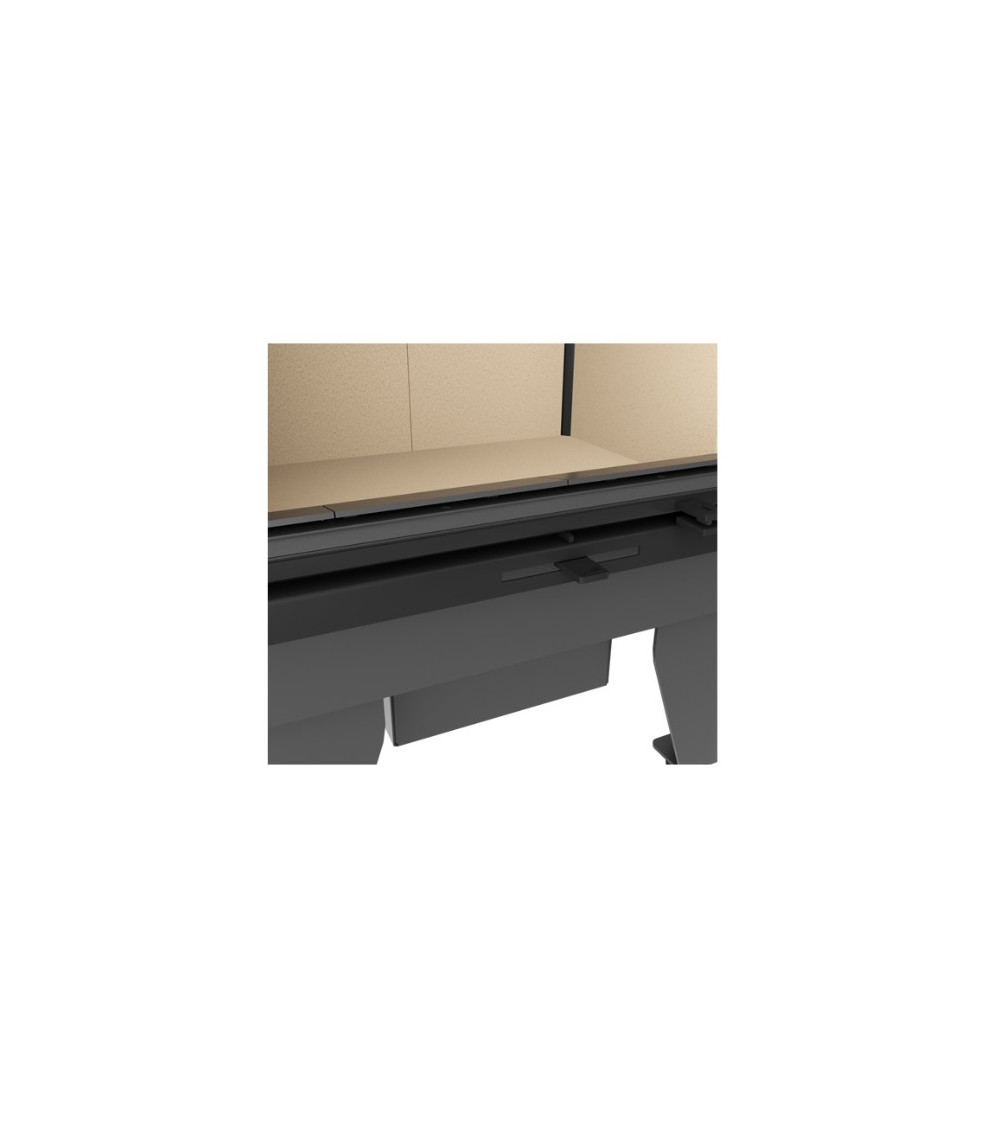

CONTROLO PRECISO: A regulação suave da entrada de ar permite-lhe controlar a intensidade e a velocidade da combustão.

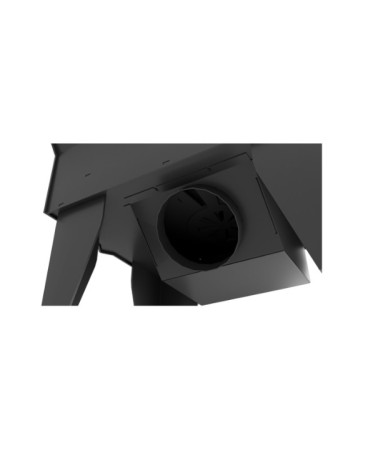

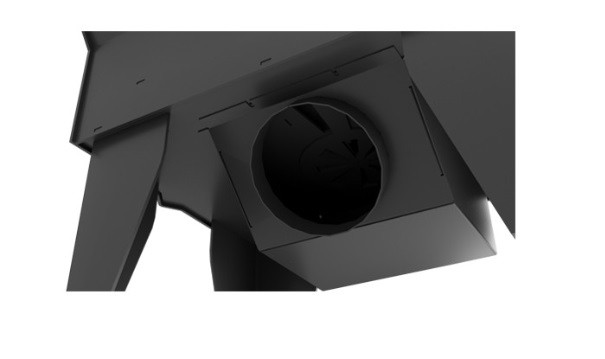

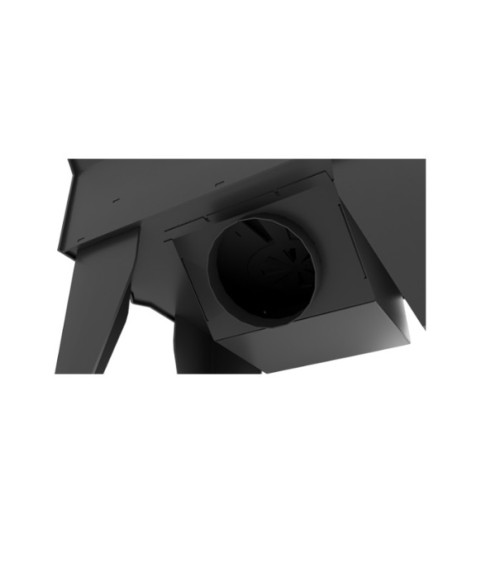

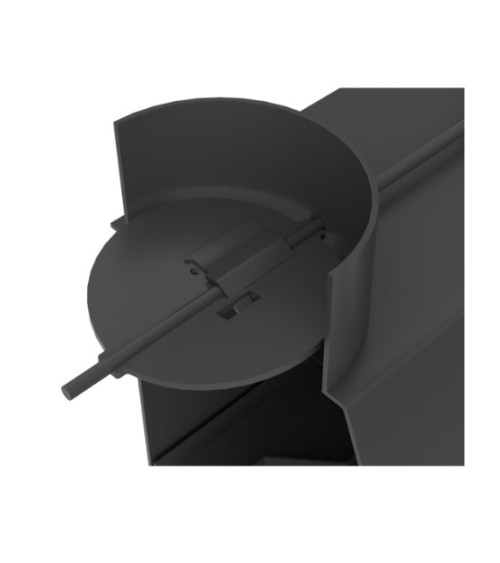

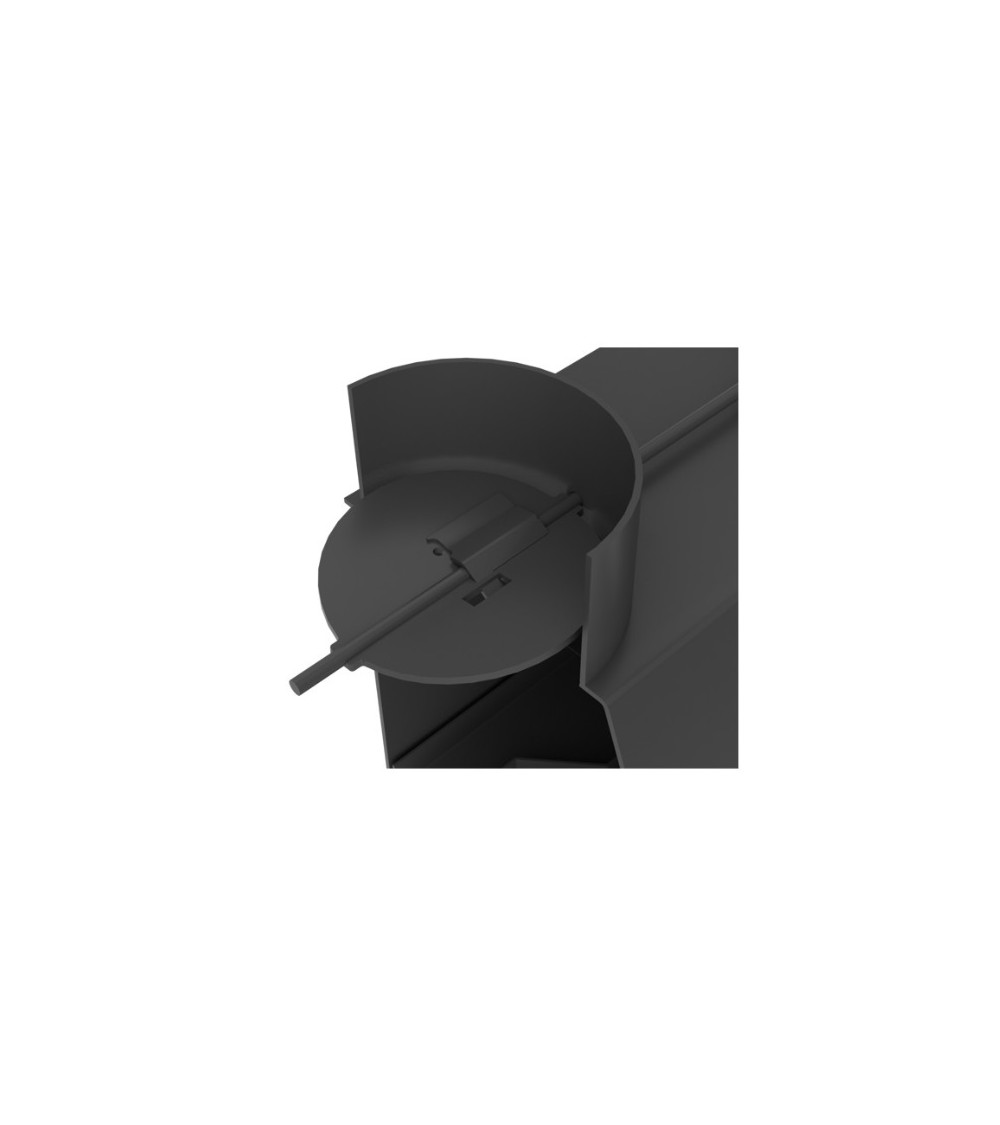

FORNECIMENTO DIRECTO DE AR: Este recuperador está equipado com um fornecimento direto de ar a partir do exterior - uma solução particularmente importante para os edifícios modernos de baixo consumo energético. A regulação da entrada de ar do exterior e a regulação da velocidade de combustão (potência do recuperador) são efectuadas com um único regulador.

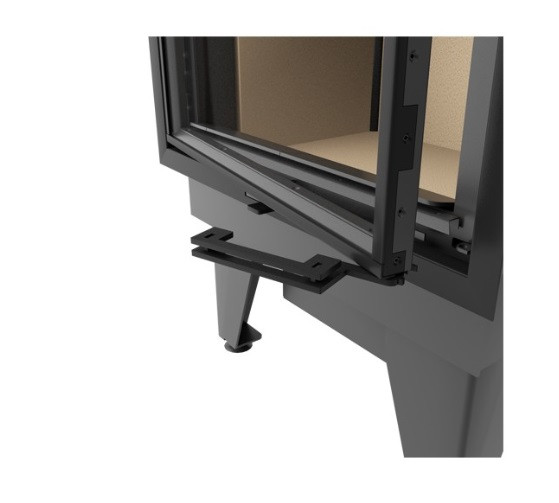

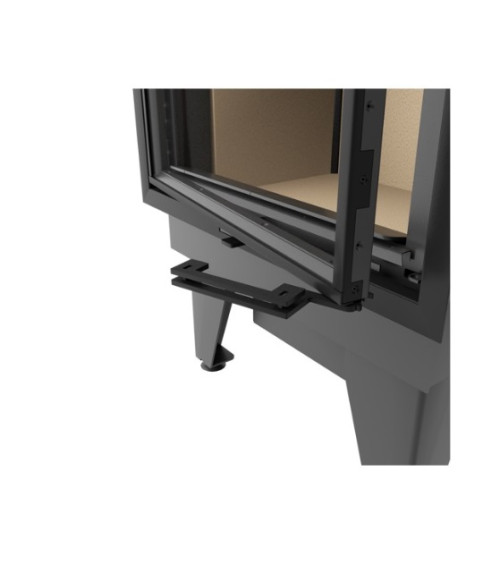

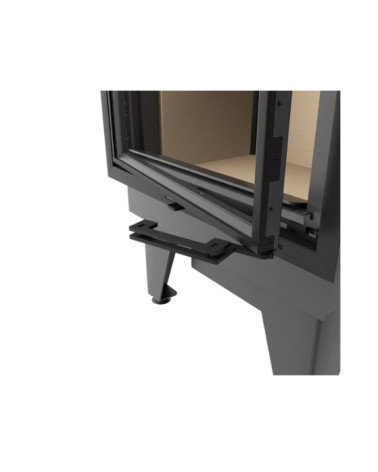

A porta é protegida por uma fechadura de precisão com um puxador prático. As dobradiças permitem uma regulação precisa da abertura da porta.

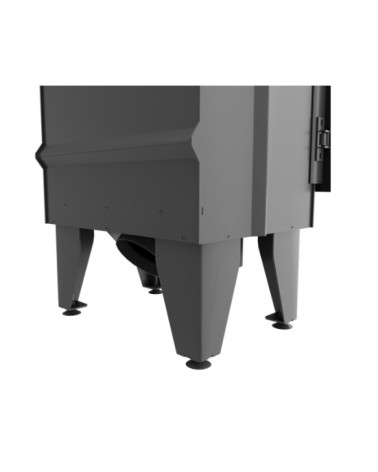

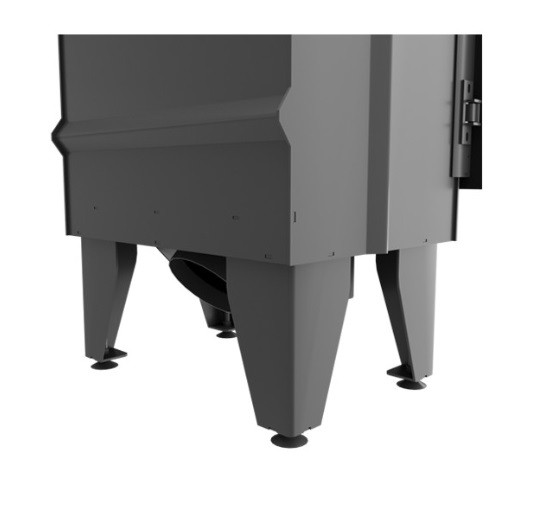

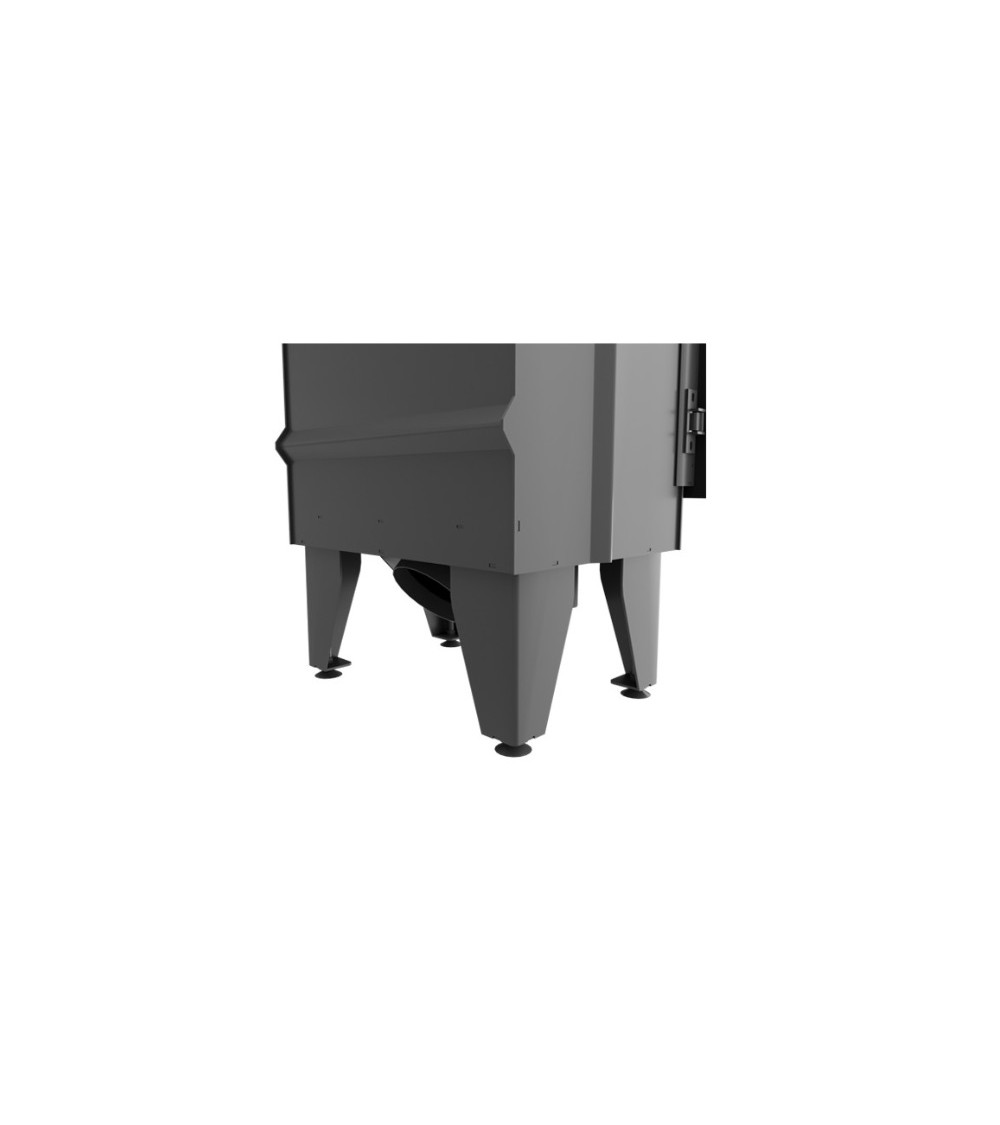

PÉS DE INSTALAÇÃO Os pés permitem uma instalação rápida e fácil. Garantem um controlo preciso da altura e a estabilidade da instalação.
Ficha de dados
